空気圧三方調節弁-分流合流弁仕様空気圧三方調節弁には合流と分流の2つの形式があり、場合によっては2つの二方弁と1つの三方接続の代わりに広く使用することができる。

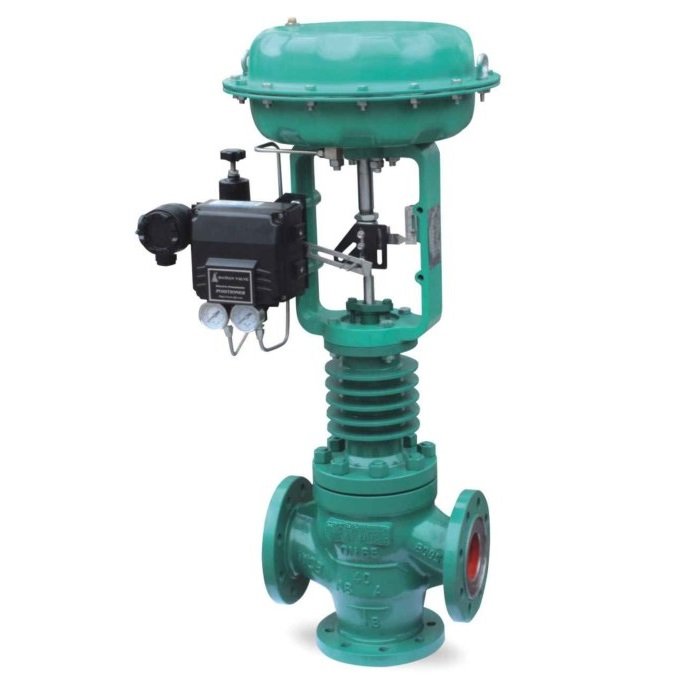

空気圧三方調節弁
は圧力、流量、温度、液位などのパラメータの調節を実現し、
執行機構は膜式執行機構であり、弁体は円筒形薄肉窓を採用し、弁体の側面から案内され、安定性がよく、騒音が低い。
薄膜式空気圧三方調節弁は、空気圧アクチュエータによって弁の開度を制御し、流体の調節と制御を実現する一般的な工業用弁である。以下は薄膜式空気圧三方調節弁の詳細な説明である：一、構造構成：薄膜式空気圧三方調節弁は主に弁体、弁蓋、弁体、薄膜モジュールと空気圧執行機構などの部分から構成される。バルブボディの内部には、入口通路、出口通路、調節通路の3つの通路が設けられている。弁体は空気圧アクチュエータの制御により、弁の開度を調整し、媒体の流量分配を制御する。二、動作原理：エアアクチュエータが圧力を加える時、フィルムアセンブリを通じて圧力を弁体に伝達し、弁体と弁座の間のシール力を変化させ、それによって媒体の流量を調節する。弁体と弁座との接触面積が大きくなると、媒体流量が減少する、弁体と弁座との接触面積が小さくなると、媒体流量が増加する。空気圧アクチュエータの圧力を調整することにより、弁体の開度を制御し、媒体の正確な調整と制御を実現することができる。三、特徴：精密調節能力：薄膜式空気圧三方調節弁は比較的に高い調節精度を有し、媒体流量の正確な制御を実現することができる。空気圧アクチュエータの圧力を調整することにより、連続的で平滑な調整過程を実現でき、工業生産の流量精度に対する要求を満たすことができる。良好な動的応答：薄膜式空気圧三方調節弁の薄膜モジュールは比較的に速い動的応答能力を持ち、バルブ開度を迅速に調節でき、流体流量の迅速な調節と制御を実現できる。これは流量変動の大きいプロセスにとって非常に重要である。高信頼性と密封性：薄膜式空気圧三方調節弁は密封性能に優れた薄膜モジュールと弁座構造を採用し、良好な密封性能を持っている。弁座と弁体との間のシール面積が大きく、媒体の漏洩を効果的に防止し、弁の信頼性を高めることができる。耐食性が強い：フィルム式空気圧三方調節弁は耐食性材料を用いて製造でき、腐食性媒体の制御に適している。バルブボディとバルブシートは、異なる媒体の腐食性要件に対応するために、ステンレス鋼、合金鋼などの異なる材質を選択することができます。取り付けが柔軟で便利：フィルム式空気圧三方調節弁は構造がコンパクトで、取り付けが柔軟で便利である。バルブの入口と出口通路は実際の必要に応じて柔軟に配置でき、異なる配管システムの要求に適応することができる。広範な応用分野：薄膜式空気圧三方調節弁は化学工業、石油、冶金、電力、製薬などの各工業分野に適している。それは気体、液体と蒸気などの異なる媒体の流量分配と調節を制御するために使用でき、様々なプロセスに広く応用されている。四、作用：薄膜式空気圧三方調節弁の主な作用は媒体流量の調節と制御を実現することである。それはシステムの必要に応じて、リアルタイムでバルブの開度を調整して、流体の流量が所定の値に達するようにして、システムの安定した運行を維持することができます。薄膜式空気圧三方調節弁はまた混合と分流システムに用いられ、多種の媒体の流量分配と制御を実現することができる。要するに、薄膜式空気圧三方調節弁は正確な調節能力、動態応答が速く、高信頼性と密封性、耐食性が強く、取り付けが柔軟で便利であるなどの特徴がある。それは工業生産において重要な調節と制御の役割を果たし、各分野のプロセスに広く応用されている。
弁体形式：三方鋳造ボール弁体弁体形式：三方二座弁体寸法：DN 20-DN 300 NPS 3/4″-12″圧力等級：PN 16-PN 100 Class 150-600接続：フランジ、RF/RTJフランジ距離：IEC 60534による
