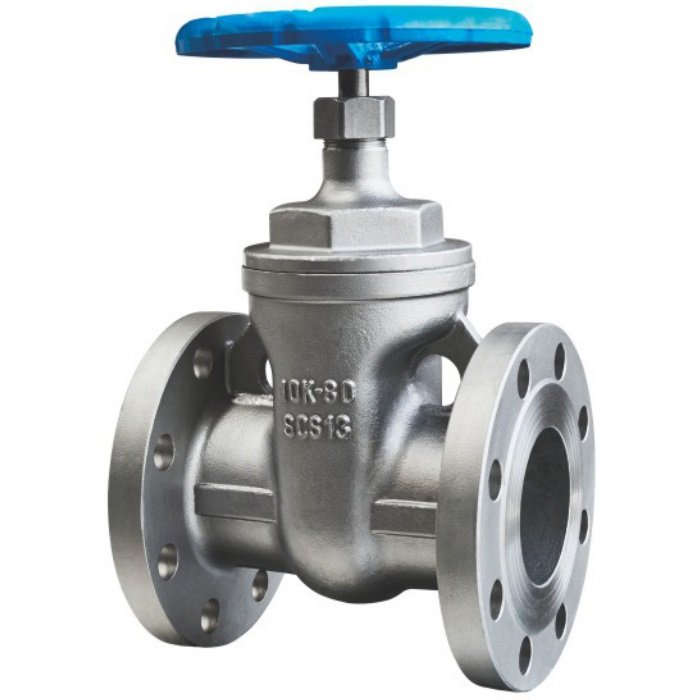

JIS10K NRS法兰日标暗杆闸阀
JIS 10K NRS 闸阀是日本标准阀门。 阀门采用联合阀盖，非上升阀杆，手轮操作，顺时针关闭，逆时针打开。阀体材料有不锈钢SCS13/SCS14。
中国非升杆 JIS 10K 闸阀制造商
| 没有 | PAPT 名称 | 材料 |
| 1 | 阀体 | 304 |
| 2 | 阀盖 | 304 |
| 3 | 手轮 | KTH330 |
| 4 | 压盖螺母 | SCSI 3 |
| 5 | 阀板 | 304 |
| 6 | 密封 | PTFE |
| 7 | 螺目 | SCS13/SCS14 |
| 8 | 玻璃胶条 | PTFE |
| 9 | 阀杆 | 304/316 |
| 10 | 法兰 | SCS13/SCS14 |
| 11 | 干 | 304/316 |
| 12 | 阀芯 | SCS13/SCS14 |
JIS 10K UB闸阀结构图
| NPS | D1 | d | K | D | f | C | N-0Z | L | E | H |
| 15A | 15 | 51 | 70 | 95 | 1 | 12 | 4-15 | 80 | 80 | 130 |
| 20A | 20 | 56 | 75 | 100 | 1 | 14 | 4-15 | 90 | 80 | 155 |
| 25A | 25 | 67 | 90 | 125 | 1 | 14 | 4-19 | 100 | 100 | 168 |
| 32A | 32 | 76 | 100 | 135 | 2 | 16 | 4-19 | 110 | 100 | 171 |
| 40A | 40 | 81 | 105 | 140 | 2 | 16 | 4-19 | 125 | 120 | 183 |
| 50A | 50 | 96 | 120 | 155 | 2 | 16 | 4-19 | 140 | 140 | 193 |
| 65A | 65 | 116 | 140 | 175 | 2 | 18 | 4-19 | 170 | 160 | 210 |
| 80A | 80 | 126 | 150 | 185 | 2 | 18 | 8-19 | 190 | 180 | 256 |
| 100A | 100 | 151 | 175 | 210 | 2 | 18 | 8-19 | 210 | 200 | 300 |
UB法兰端闸阀
您可以联系我们进行查询和订购，我们有非常快的交货时间并保证产品的最高质量，我们有 升杆 JIS 闸阀 供您选择
